Zen 4 CCDs sind vergoldet und IHS im Oktopus-Stil für eine breitere Kompatibilität mit Kühlmitteln

Zen 4 CCDs sind vergoldet und IHS im Oktopus-Stil für eine breitere Kompatibilität mit Kühlmitteln

Steve v Nexus für Gamer Ich habe kürzlich eine praktische Gelegenheit bei deldded bekommen AMD Ryzen 7000 Desktop-CPU.

AMD Ryzen 7000 CPU Delidding stellt vergoldete IHS- und Zen 4-CCDs mit hochwertigem TIM vor

Die weggelassene CPU ist Teil der Ryzen 9-Familie, da sie zwei Chips hat und wir wissen, dass die CCD-Konfiguration nur für Ryzen 9 7950X und Ryzen 9 7900X gilt. Der Chip hat insgesamt drei Formen, von denen zwei die oben erwähnten AMD Zen 4 CCDs sind, die auf einem 5-nm-Prozessknoten hergestellt wurden, dann haben wir den größeren Chip um die Mitte herum, der das IOD ist, das auf einem 6-nm-Prozessknoten basiert. Der AMD Ryzen 7000 CCD misst eine Die-Größe von 70 mm2 im Vergleich zu 83 mm2 beim Zen 3 und verfügt über insgesamt 6,57 Milliarden Transistoren, eine Steigerung von 58 % gegenüber dem Zen 3 CCD mit 4,15 Milliarden Transistoren.

Über das Gehäuse verteilt sind viele SMDs (Kondensatoren/Widerstände), die sich normalerweise unter der Kernbandschicht befinden, wenn wir Intel-CPUs in Betracht ziehen. Stattdessen projiziert AMD es auf die oberste Ebene und musste daher einen neuen Typ von IHS entwerfen, der intern als Octopus bezeichnet wird. wir haben Ich habe die IHS schon vorher gezupft gesehen Aber jetzt sehen wir eine letzte Produktionsfolie ohne Cover, um diese Zen 4-Goldnuggets abzudecken!

Vor diesem Hintergrund ist IHS eine interessante Komponente von AMD Ryzen 7000 Desktop-CPUs. Das Einzelbild zeigt die Anordnung der acht Arme Robert Hallock „AMD Technical Marketing Director“ bezieht sich auf „Oktopus“. Unter jedem Arm befindet sich eine kleine TIM-Applikation, die für das IHS-Schweißen im Medium verwendet wird. Jetzt wäre das Entladen des Chips wirklich schwierig, da sich jeder Arm neben einer riesigen Anordnung von Kondensatoren befindet. Jeder Arm ist außerdem leicht angehoben, um Platz für SMDs zu schaffen, und Benutzer müssen sich keine Gedanken über Wärmeeinschlüsse darunter machen.

Siehe auch  WWDC 2022 Keynote live, mit allen iOS 16-Kopfhörern, MacBook Air und AR-Updates, sobald sie stattfinden

AMD Ryzen 7000 Desktop-CPU entfernt (Bildnachweis: GamersNexus):

Der8auer gab gegenüber Gamers Nexus auch eine Erklärung bezüglich der bevorstehenden Entdeckelung der noch in Arbeit befindlichen AMD Ryzen 7000-Desktop-CPUs ab, und es scheint auch zu erklären, warum die neuen CPUs über vergoldete CCDs verfügen:

In Bezug auf die Vergoldung gibt es einen Aspekt, bei dem Sie Indium ohne Flussmittel mit Gold verschweißen können. Das macht den Prozess einfacher und Sie brauchen keine starken Chemikalien auf Ihrer CPU. Ohne Vergoldung ist es theoretisch auch möglich, Silizium auf Kupfer zu schweißen, allerdings wird es schwieriger und man benötigt Flussmittel, um die Oxidschichten aufzubrechen.

Von Der8auer bis GamersNexus

Der interessanteste Bereich des AMD Ryzen 7000 Desktop CPU IHS neben den Armen ist der vergoldete IHS, der verwendet wird, um die Wärmeableitung von den CPU/IO-Dies und direkt zum IHS zu erhöhen. Sowohl 5-nm- als auch 6-nm-Zen-4-CCDs haben TIM-Flüssigmetall oder thermisches Schnittstellenmaterial für eine bessere Wärmeleitfähigkeit, und die oben erwähnte Vergoldung hilft sehr bei der Wärmeableitung. Was bleibt, ist, ob die Kondensatoren eine Silikonbeschichtung haben werden oder nicht, aber von der vorherigen Verpackungsaufnahme sieht es irgendwie so aus wie Sie.

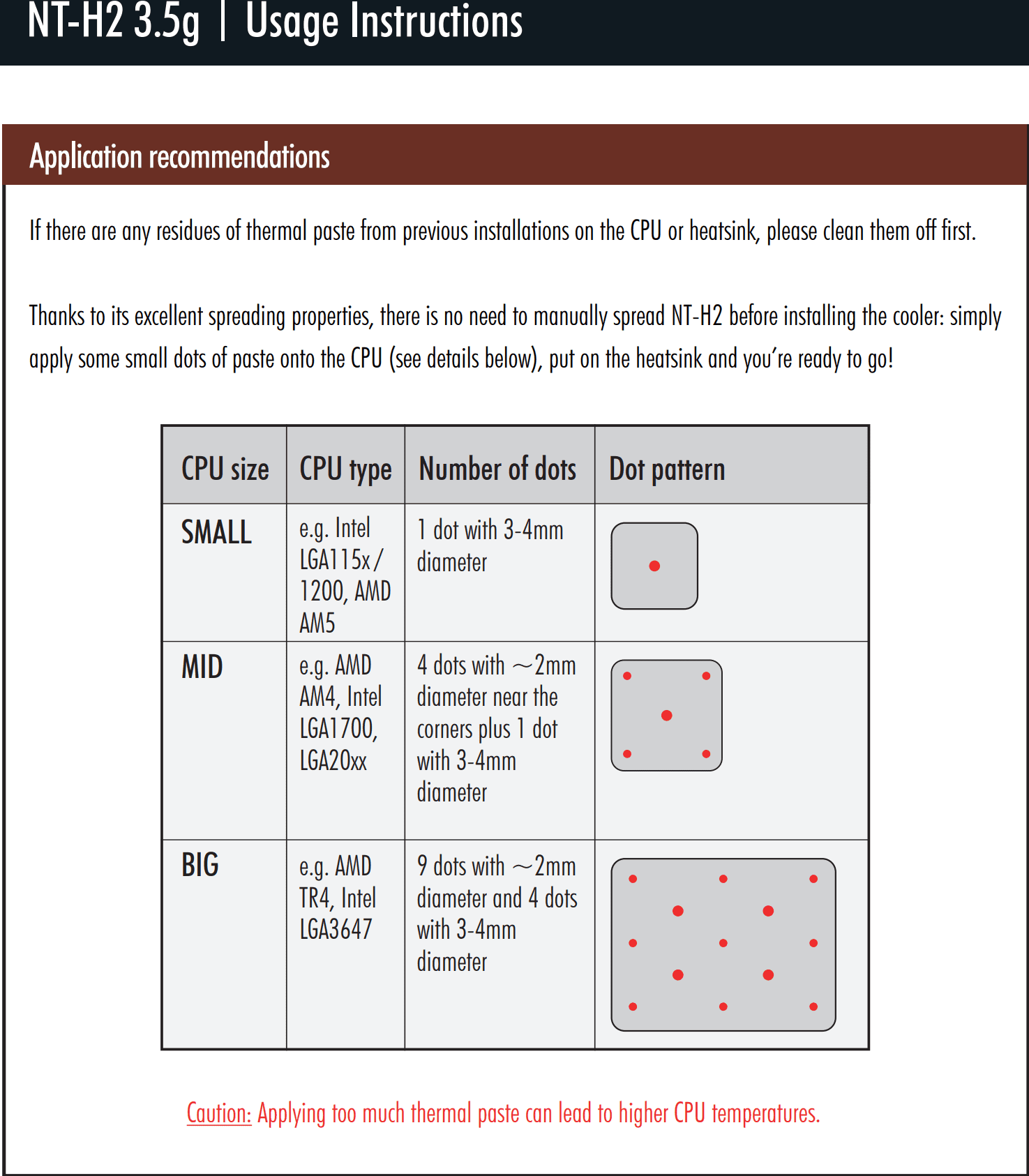

Es wurde auch berichtet, dass die kleinere Oberfläche von IHS bedeutet, dass es besser mit bestehenden Kühlern mit runden und quadratischen Kühlplatten kompatibel sein wird. Kalte Brammen in quadratischer Form wären die bevorzugte Wahl, aber runde Paneele würden auch gut funktionieren. Auch Noctua wies darauf hin TIM-Implementierungsmethode Sie schlagen Benutzern vor, den Einzelpunktmodus in die Mitte von IHS für AMD AM5-CPUs zu verschieben.

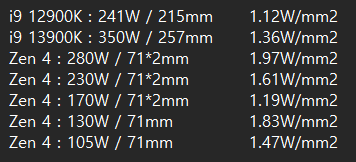

Es gibt auch Berichte, die auf der thermischen Dichte des Chips basieren, dass er möglicherweise ausgeht. Da der Zen 4-Chipsatz kleiner als sein Vorgänger, aber dichter ist, benötigt er viel Kühlung. Dies scheint einer der Gründe zu sein, warum die Holzplatten diesmal vergoldet sind, um viel Wärme von ihnen weg und in das IHS zu transportieren. Während 170 W die maximale TDP-Bewertung für die CPU ist, wird PPT oder seine maximale Paketleistung mit 230 W bewertet, und die Zahl von 280 W wird für den OC verwendet. Die Zahlen beinhalten auch den IO-Toten, der allein etwa 20-25 W betragen sollte. Das Folgende ist die thermische Dichteanalyse von Harukazi 5719:

Siehe auch  Sehen Sie sich das zusammengebaute und getestete Samsung Galaxy Z Fold 4 an

AMD Ryzen 7000 Desktop CPU Render (mit/ohne IHS):

Hervorzuheben ist auch, dass jeder Zen 4 CCD sehr nah am IHS-Rand liegt, was bei früheren Zen-CPUs nicht unbedingt der Fall war. Das Auspacken wird also nicht nur sehr schwierig sein, sondern der Kern wird meistens ein IO-Die sein, was bedeutet, dass die Kühlausrüstung für solche Chips bereit sein muss. AMD Ryzen 7000 Desktop-CPUs wurden im Herbst 2022 auf der AM5-Plattform eingeführt. Dieser Chip kann das bis zu 5,85 GHz mit bis zu 230W Netzteil Jedes bisschen Kühlung ist also ein Muss für Übertakter und Enthusiasten.

Vergleich der AMD Desktop-CPU-Generationen:

AMD-CPU-Familie Code Name Prozessorprozess Prozessorkerne/-threads (maximal) TDPs (max.) ein Programm Podiumsrutschen Speicherunterstützung PCIe-Unterstützung Veröffentlichung
Ryzen 1000 Gipfelgrat 14 Nanometer (Zen 1) 8/16 95 Watt AM4 300er Serie DDR4-2677 Generation 3.0 2017
Ryzen 2000 Gipfelgrat 12 Nanometer (Zen+) 8/16 105 W AM4 400. Serie DDR4-2933 Generation 3.0 2018
Ryzen 3000 Matisse 7 Nanometer (Zen 2) 16/32 105 W AM4 500. Serie DDR4-3200 Generation 4.0 2019
Ryzen 5000 Vermeer 7 Nanometer (Zen 3) 16/32 105 W AM4 500. Serie DDR4-3200 Generation 4.0 2020
Ryzen 5000 3D Warhol? 7 nm (Zen 3D) 8/16 105 W AM4 500. Serie DDR4-3200 Generation 4.0 2022
Ryzen 7000 Raffael 5 nm (Zen 4) 16/32 170 Watt AM5 600. Serie DDR5-5200 Allgemein 5.0 2022
Ryzen 7000 3D Raffael 5 nm (Zen 4) 16/32? 105-170 W AM5 600. Serie DDR5-5200 / 5600? Allgemein 5.0 2023
Ryzen 8000 Granitgrat 3nm (Zen5)? Angekündigt werden Angekündigt werden AM5 700er Serie? DDR5-5600+ Allgemein 5.0 2024-2025?
